一篇文章带你学会Armadillo脱壳

寂寞晨曦

0x0 前言

         最近在跟进一个APT组织的一次攻击，其中有一个样本使用了Arm加壳，所以花了差不多10多天的时间看看这方面的东西。并总结一下。
         这篇文章主要参考了FLY和刹那恍惚两位大佬的文章。和录制的视频。以及jcyhlh大侠在2008年写下的总结帖。那时候我估计还在玩泥巴呢。这是我写这篇文章的主要参考来源。前人栽树后人乘凉。此外还看了看雪的知识库。基本看了3.x和4.x所有师傅的文章。
         这篇文章的架构，文章架构主要参照了网上下载的视频教程的架构。并对此作出小小修改和注释以及归纳总结。更加方便我等小白学习成长。
         由于文章主要脱去的是3.x和4.x的Arm，可能有一些伪大佬又要说都发了几百遍了还在发。。对此我的处理意见是，把其直接挂在文章起始部分。
这篇文章适合我等小白，所以伪大佬勿扰。真大佬可以daidaiwo
         最后，加油吧，小伙伴们。
0x1 Armadillo

0x1.1 保护机制

         Armadillo，中文名穿山甲，本意为犰狳，就是下面那个有点可爱的家伙。




         Armadillo主要采用了Debug-Blocker，CopyMem-II，  Enable Import Table Elimination，Enable Nanomites Processing，Enable  Memory-Patching Protections保护手段。同时也有单双进程之分，造成了保护手段的多样性。
         Debug-Blocker，称为阻止调试器，所谓反调试，基本只要开插件都可以过，所以这也是为什么大家脱穿山甲的时候打开IsProcessDebug去反调试选项和忽略异常的原因。
         CopyMem-II：双进程保护，最常使用的是bp OpenMutexA,然后转到401000 patch代码。另外一种是修改相反跳转的方法。(脚本方法就是不说了)
         Enable Import Table Elimination：IAT保护，修改Magic_Jmp。
         Enable Nanomites Processing就是CC保护，也是Armadillo最强大的保护机制。原理就是就是将程序中的部分代码改写为int3或者向其中插入int3代码。
0x1.2 前期侦壳

         知己知彼百战不殆，在脱壳最重要的就是侦壳。这里需要使用到的工具主要有：PEID(不推荐)，exepeinfo，ArmaFP，任务管理器。
         其中，exepeinfo是用于查壳的，任务管理器是用于判断是单进程还是双进程，如果是双进程就需要双转单。ArmaFP是用于判断其保护模式，是标准模式，还是全保护模式(专业模式)。

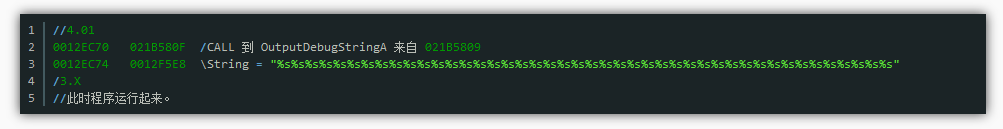

         不过关于壳的版本，exepeinfo容易误报，所以可以使用这个方法：OD载入程序，下HE OutputDebugStringA断点。shift+F9中断后，看堆栈如果出现如下的，就是4.0以上的壳。这是由于Arm在4.0利用Od在调式保护格式串的消息时会奔溃而新增的反调试技术。


0x2 Armadillo单进程脱壳

0x2.1 标准单进程Armadillo 3.78 - 4.xx 脱壳

         这是最简单的加密方法，只需要修改Magic_Jmp就可以了，因为这个版本单进程防护只是加密了IAT，(1)只需要绕过加密，(2)并让其解压压缩区段即可。
         绕过IAT加密的方法就是修改Magic_Jmp,这是脱穿山甲壳必须使用的方法。步骤如下：

• step1：在GetModuleHandle下硬件断点，可以HE GetModuleHandle或者HE GetModuleHandle+5。

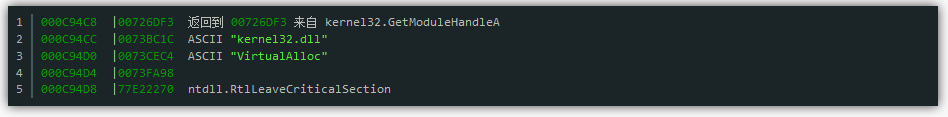

• Step2：然后Shift+F9,断下的时候，看堆栈窗口是否存在VirtualAlloc或者VirtualFree，只要出现这两个API函数，就表明快到了。

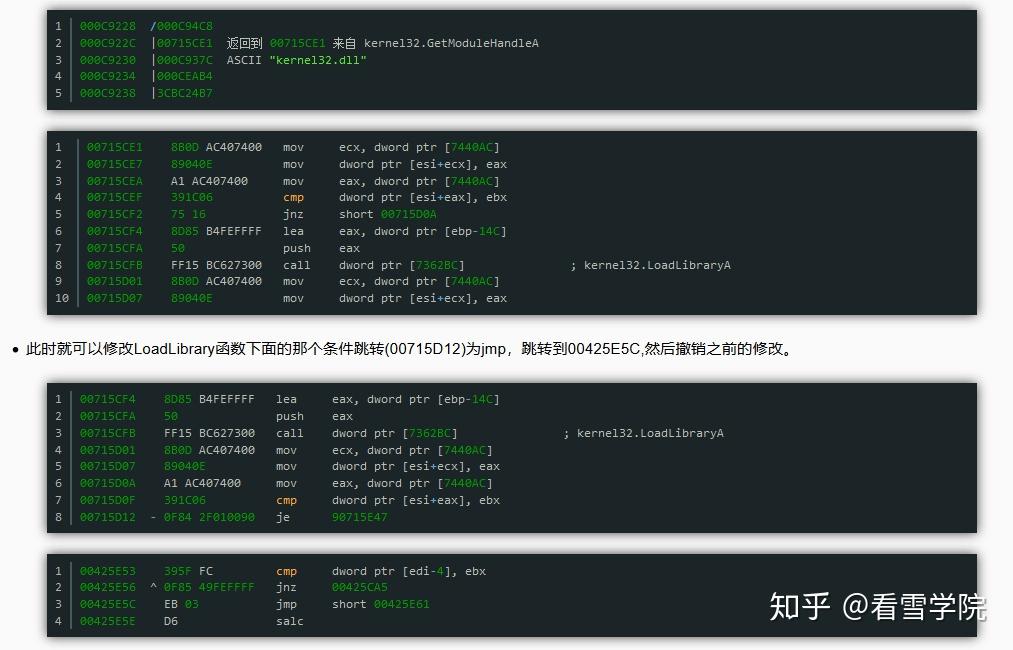

Step3：继续Shift+F9，只要堆栈出现kernel32.dll，但是不包含任何其他函数名称，表示到达了返回的时机。此时执行到返回ctrl+F9。如何判断之前执行到返回的时机是否正确呢，就是看是否存在LoadLibrary这个API函数。此时就是正确的。

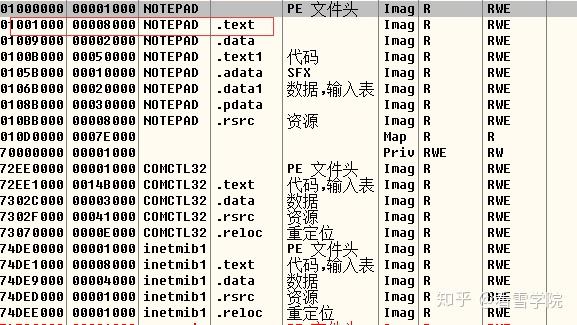

Step4：因为外壳肯定需要将存储在某一区段的数据解压到text段，需要对该段进行访问，所以，在内存窗口的程序的text段下访问断点。然后shift+F9。中断在43468F,然后单步，在此代码段的最后一个call ecx处步入就是OEP。





0x2.2 单进程Armadillo v4.x脱壳

         首先需要判断加壳版本是否是http://4.xxx。关于这点如何判断呢，主要下硬件断点 HE OutputDebugStringA 。在堆栈窗口出现%s%s%s%s的标志，说明这是4.X的壳。


关于Armadillo v4.x单进程脱壳把握两点，第一，使用Magic_Jmp避过IAT加密保护，对GetCurrentThreadId下断点找到OEP

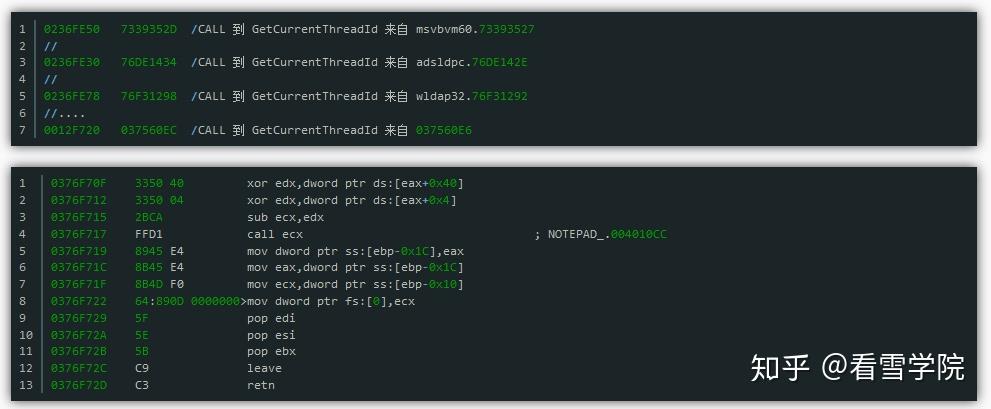

         关于第一条，就是上面2.1讲的原则，下面解释第二条。首先对GetCurrentThreadId下断。HE GetCurrentThreadId。查看堆栈窗口，会出现如下结果.中间省略多个，查看关于GetCurrentThreadId都是来自其他模块的调用，但是最后一个是来自程序的调用。这就是程序返回的时机，所以，F8步过，根据之前说的规则，OEP在该程序段最后一个call ecx中。


2.3 加 PassWord单进程

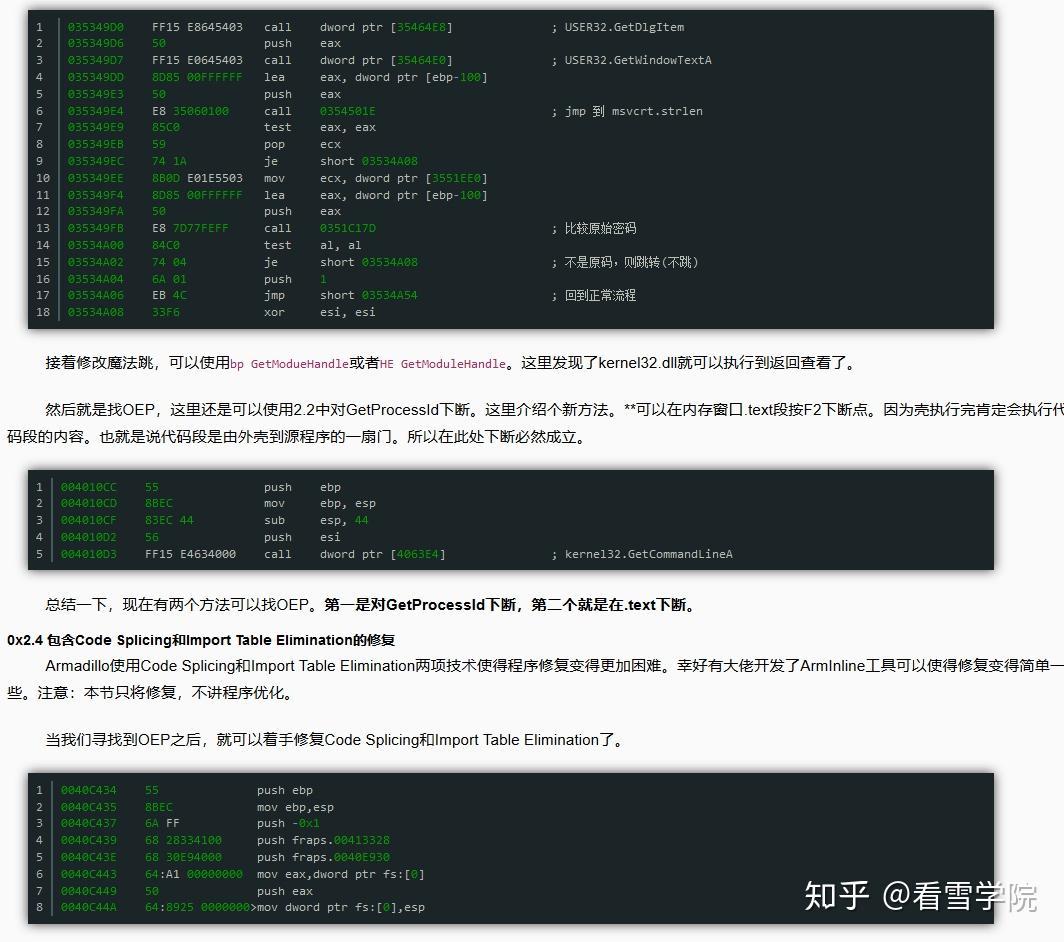

         这是就比2.2多了一个密码验证，我们直接绕过密码验证就好。首先Shift+F9运行，通过查看导入表，在GetDlgItem处下断bpx GetDlgItem。然后在输入伪码按OK，程序中断在35359D0处.注意：先运行，在下断！在输入

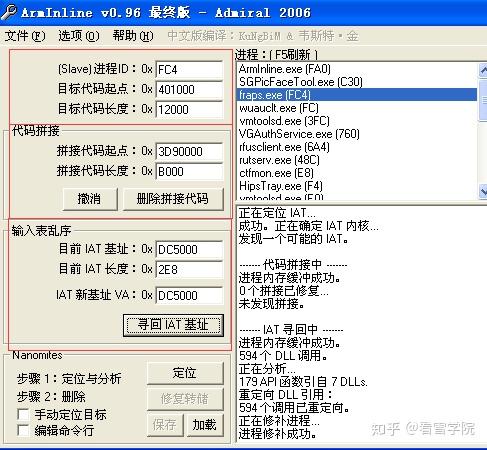

首先祭上大杀器ArmInline，欲要善其事，必先利其器。需要我们填写的就是上述三个区域，不过我这个版本可以自动填写修复的数据，只需要知道我们需要修复的进程，如图，目标进程ID为FC4，选中后依次删除拼接代码和巡回IAT基址。



         然后按照常规的方法dump和修复IAT就可以了。注意的是使用PELord一定要勾选从磁盘粘贴文件头(一般默认勾选上了)

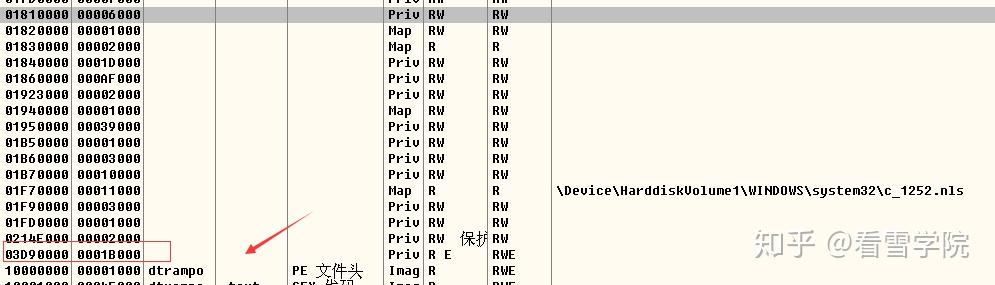

         如果你的ArmInline不能自己修复(反正牛逼的师傅都是自己修复的，我不牛逼所以都是软件自动修复的)，关于Code Splicing的修复可以这样，Alt+M到内存窗口，在fraps模块之后有一段内存没有被其他模块映射(不知道这样说对不对，反正对于Kernel32这样的dll来说肯定是对的。大家理解就好)。在最后一块内存处，就是拼接代码起点，这个值不是一个定值。(这个只是经验之谈，需要大佬解释一波的)

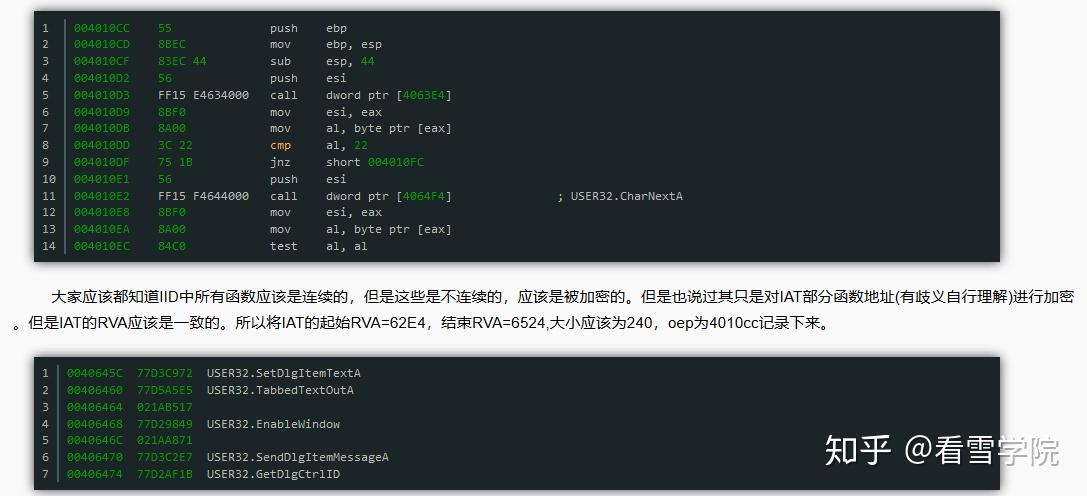

         接修正IAT乱序，首先随便找个函数调用，在信息窗口点数据窗口跟随地址，然后向上拖动窗口(你最好改成显示地址)。找到IAT起始地址，然后找到结束地址，两者相减。计算大小即可。关于填充地址。可以考虑在一块没有读写的空白区域就好。不过大佬给的建议是在程序加壳前原来IAT的相近地方。可以这样寻找。Alt+M到内存窗口，因为IAT早rdata区域，又因为IAT肯定保存了一些IID成员，其中有个Name成员，也就是DllName。我们通过全局搜索确定


0x3 Armadillo双进程脱壳

         这一章节主要讲穿山甲的双进程保护手段。所以双进程保护，简单的来说就是创建两个进程，一个进程是另外一个进程的调试进程，又由于在R3下面一个进程只能被一个调试器附加。这样可以有效避免程序被调试。
0x3.1 标准保护

         接下来简单讲解一下关于双进程保护的原理，主要可以利用互斥体来判断进程列表是否存在相同的进程(即多开)。首先是利用CreateMutex创建一个互斥体。然后在利用OpenMutex打开那个互斥体，如果OpenMutex成功返回互斥体句柄，说明已经存在一个进程。如果不存在则在CreateProcess一个进程。而对于穿山甲壳双转单也是如此。如果提前创建了一个即将被打开的互斥体。那么程序就不会去创建新的进程。如下的脱壳方法就是基于这点考虑。

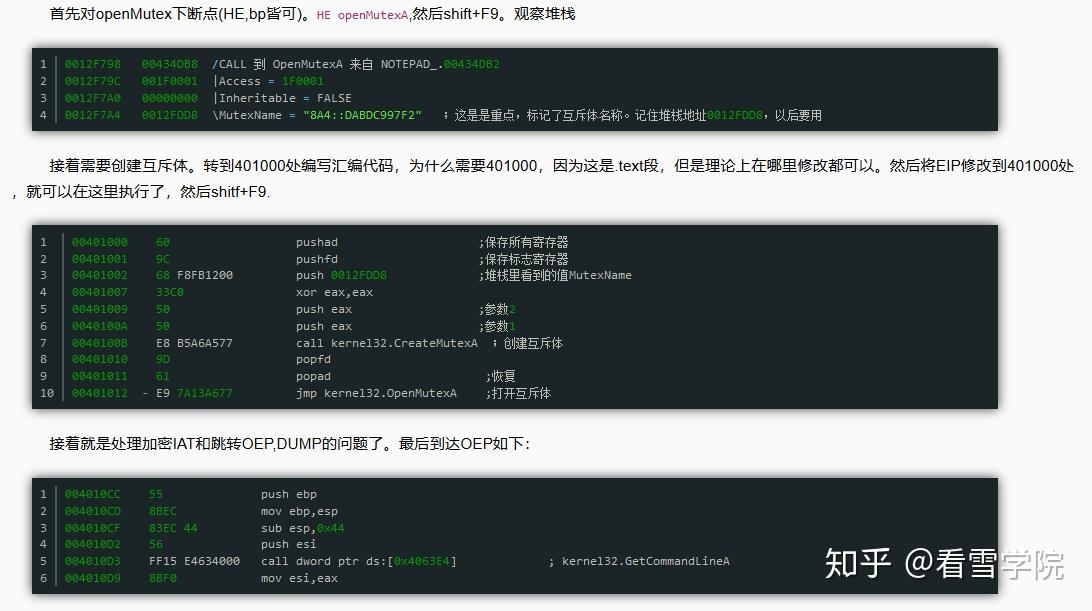

         首先对openMutex下断点(HE,bp皆可)。HE openMutexA,然后shift+F9。观察堆栈


0x3.2 CopyMem-II

         去除CopyMem-ll 保护通常有两个方法。
         方法1：首先寻找OEP，然后对WaitForDebugEvent下断点bp WaitForDebugEvent,接着运行程序，看堆栈，当出现pDebugEvent字符的时候，选择在数据窗口跟随，然后对WriteProcessMemory下断bp WriteProcessMemory，中断后，在数据窗口发现OEP。
         这里重点讲一下第二个方法：

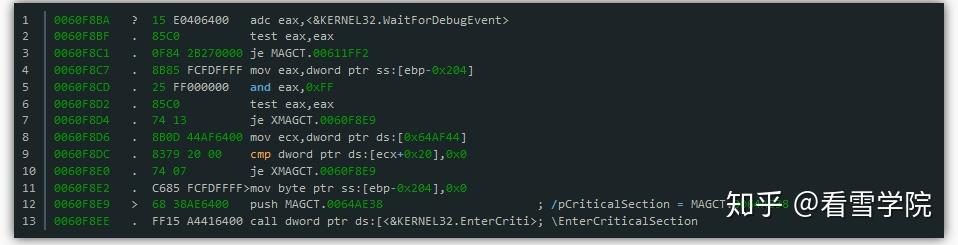

• bp WaitForDebugEvent，shift+F9运行起来，删除断点，然后执行到程序领空,大概停在0060F8BA

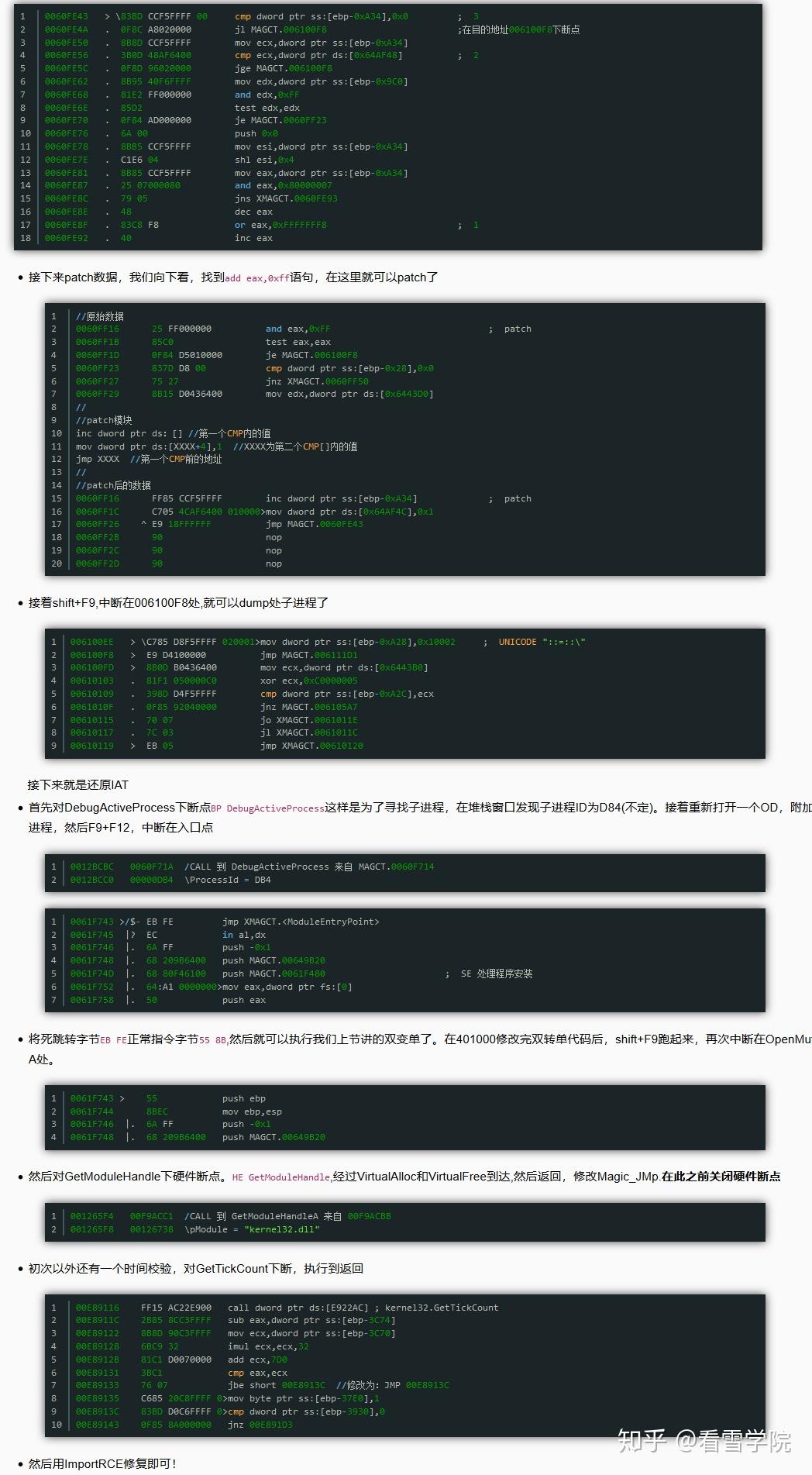

• 然后Ctrl+F搜索命令：or eax，0FFFFFFF8,想上看有两个比较，一个是cmp dword ptr  ss:[ebp-0xA34],另外一个是cmp ecx,dword ptr  ds:[0x64AF48]，然后对第一个cmp下断点，F9运行。这一步你需要记住以下内容，等下patch的时候需要用到内容，第一:第一个cmp的地址0060FE43,第二：第一个cmp【】内的值ebp-0xA34,第三：第二个cmp【】的值：0x64AF48.除此以外，需要将次一个cmp栈里面的数据清0


0x4 带KEY的Armadillo

0x4.1 单进程

         带KEY的Armadillo相当于给软件多了一层保护，我们此时还不能通过爆破的方式解决这个KEY，原因有2，第一，OD对于这类情况不提供修改的选项，第二，就算爆破成功了，后期软件中还存在暗桩。所以可以逆向算法的方式得到一组合适的KEY。

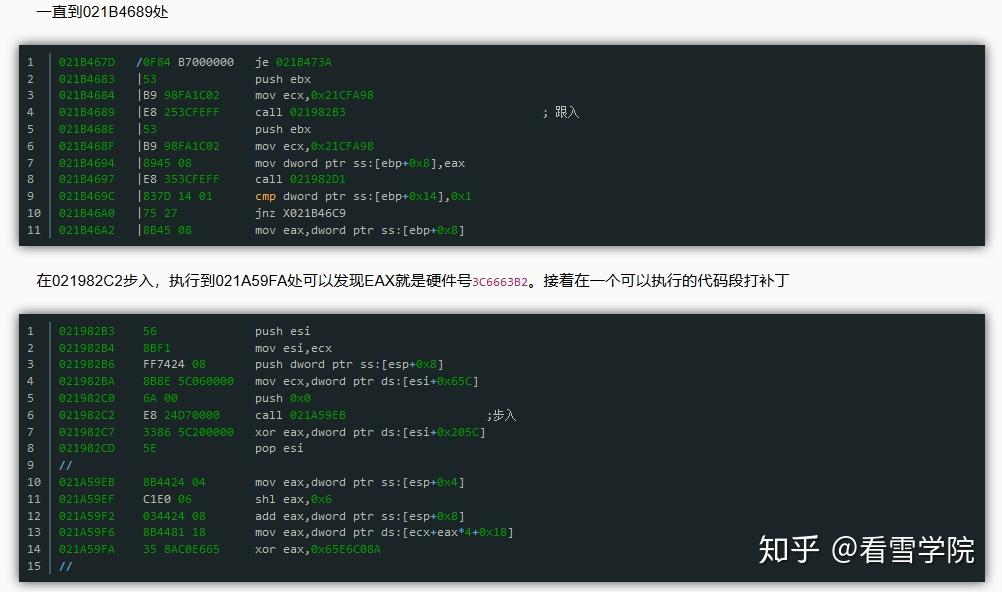

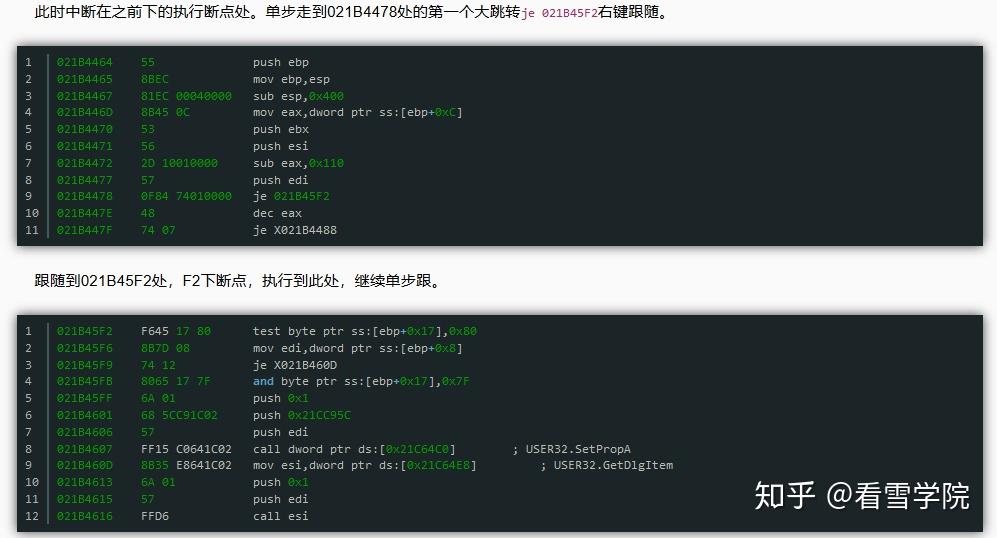

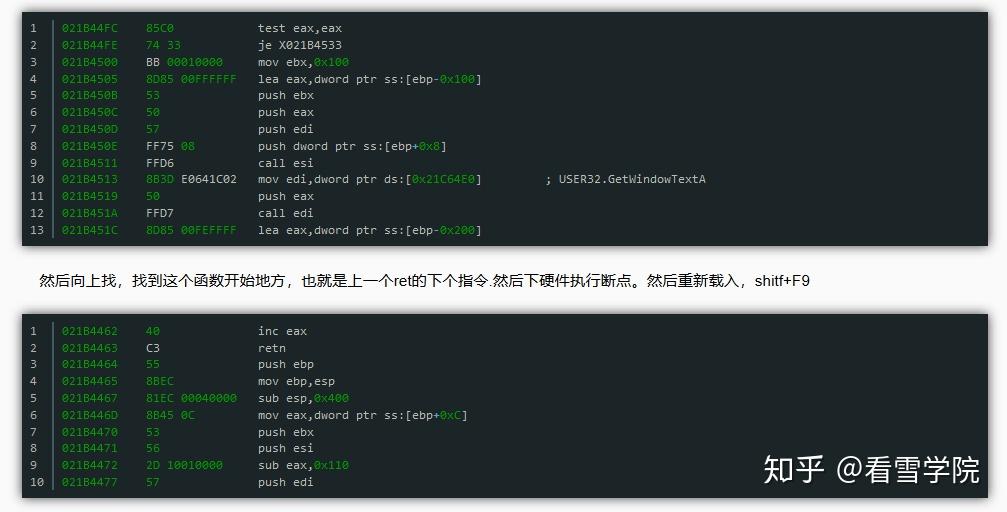

         首先shitf+F9运行起来，不要管出现的对话框，首先随便输入个Key，然后下HE GetDlgItem断点即可。取消断点，ALT+F9执行返回。大概停在此处。

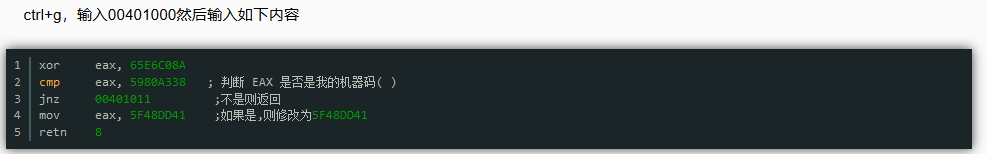

打好补丁后，在401000处F2下下断点，然后返回，剩下的使用上面讲的方法就可以脱去。
0x4.1 双进程

         得鸽一下。
0x5 DLL脱壳

0x5.1 DLL脱壳

         修改Magic_Jmp绕过IAT加密。


0x6 非常规方法应对

0x6.1 应对IAT加密

         这里使用了非常简单的Arm作为示范，只含有IAT加密，不涉及其他，第二常规方法下建议使用增强版OD。
         通常规避IAT加密的方法就是Magic_Jmp,然后.text下断到OEP。这里前辈给出新方法。介绍一下。

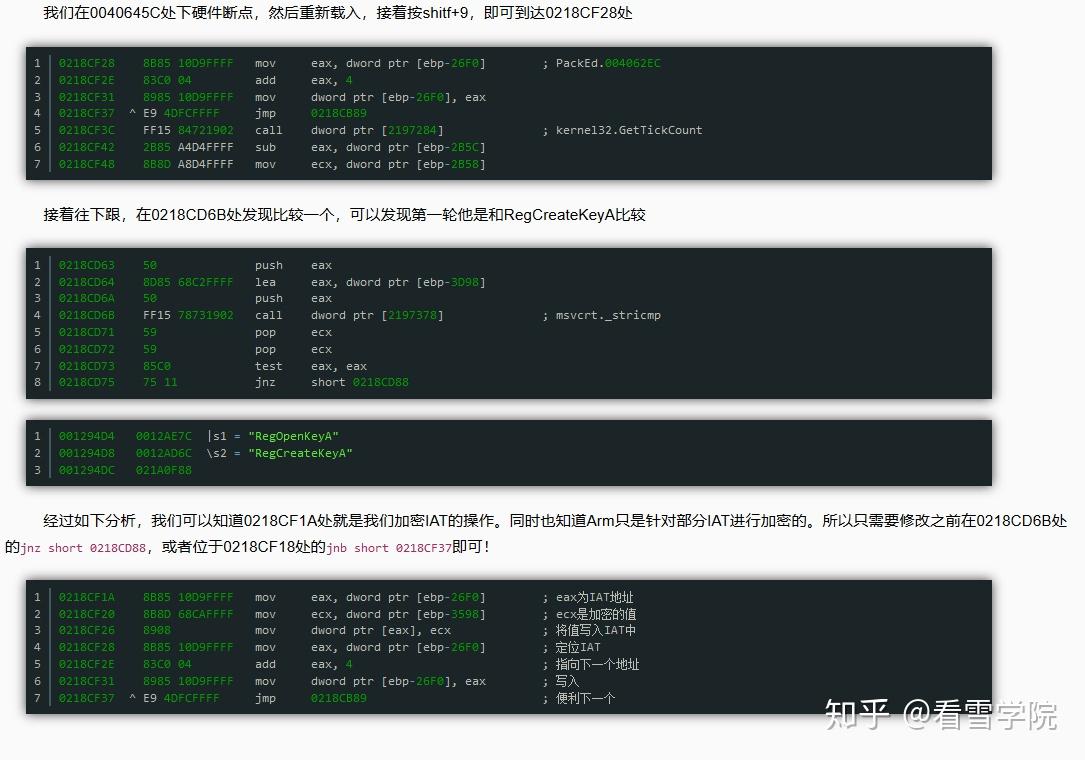

         首先须要了解到Arm并不是对所有的API函数进行加密，前辈这里的思路是先直接到达OEP，在根据里面一直的函数地址寻找IAT地址，然后寻找出IAT中被加密的地方，下硬件断点。重新运行之后到达被修改的的地址，然后分析加密IAT的过程，使用jmp或者nop规避即可。
         在.text下断，然后F9运行，程序到达OEP，只是IAT被加密了。





本文由看雪论坛 findreamwang 原创
原文链接：[原创]一篇文章带你学会Armadillo脱壳-『加壳脱壳』-看雪安全论坛
