逆向脱壳破解分析基础学习笔记七 堆栈图（重点）

虞翊

本文为本人 大神论坛 逆向破解脱壳学习笔记之一，为本人对以往所学的回顾和总结，可能会有谬误之处，欢迎大家指出。
陆续将不断有笔记放出,希望能对想要入门的萌新有所帮助，一起进步
堆栈图

首先给定一段反汇编代码，分析该段代码的堆栈的变化情况，并绘制出堆栈图
函数调用

00401168  |.  6A 02         push 0x2
0040116A  |.  6A 01         push 0x1
0040116C  |.  E8 99FEFFFF   call HelloWor.0040100A
00401171  |.  83C4 08       add esp,0x8CALL内部
00401040  /> \55            push ebp
00401041  |.  8BEC          mov ebp,esp
00401043  |.  83EC 40       sub esp,0x40
00401046  |.  53            push ebx
00401047  |.  56            push esi
00401048  |.  57            push edi
00401049  |.  8D7D C0       lea edi,dword ptr ss:[ebp-0x40]
0040104C  |.  B9 10000000   mov ecx,0x10
00401051  |.  B8 CCCCCCCC   mov eax,0xCCCCCCCC
00401056  |.  F3:AB         rep stos dword ptr es:[edi]
00401058  |.  8B45 08       mov eax,dword ptr ss:[ebp+0x8]
0040105B  |.  0345 0C       add eax,dword ptr ss:[ebp+0xC]
0040105E  |.  5F            pop edi                                  ;  HelloWor.00401171
0040105F  |.  5E            pop esi                                  ;  HelloWor.00401171
00401060  |.  5B            pop ebx                                  ;  HelloWor.00401171
00401061  |.  8BE5          mov esp,ebp
00401063  |.  5D            pop ebp                                  ;  HelloWor.00401171
00401064  \.  C3            retn开始分析

分析流程较为冗长，可能会有些乏味，可以先看最后的流程总结，再来看分析的细节
我们现在开始逐语句分析堆栈的变化情况：
执行前

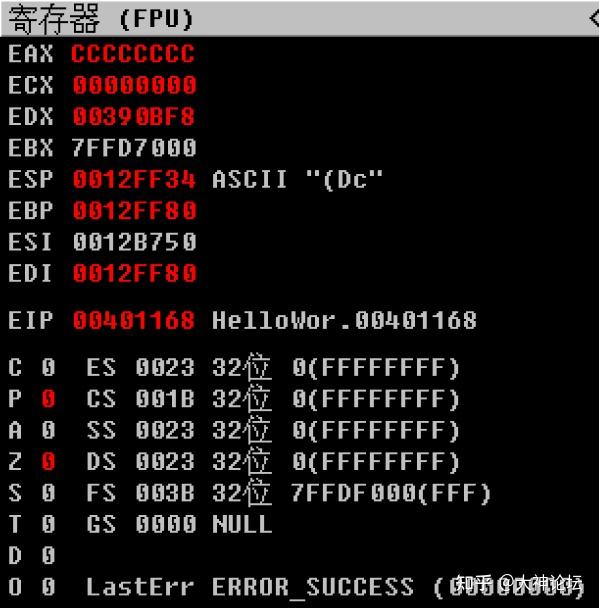

寄存器状态


堆栈内容

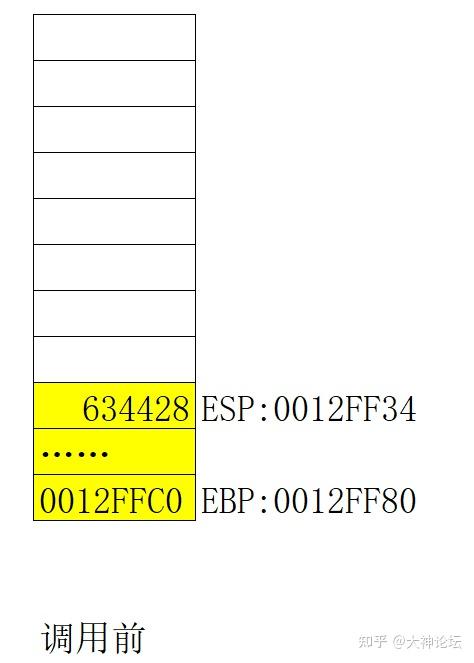

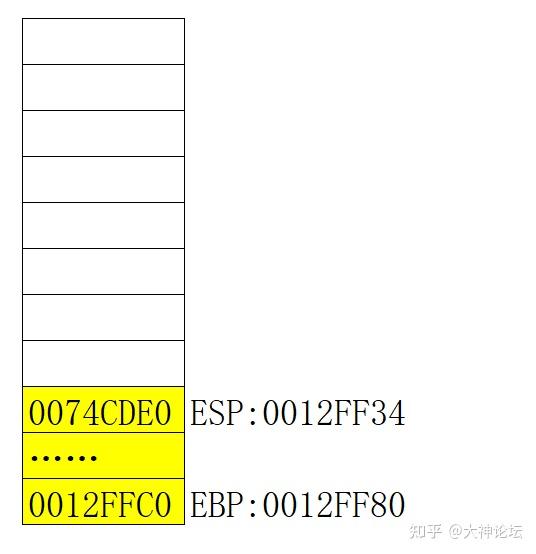

初始堆栈图

我们观察堆栈的情况：
此时ESP:0012FF34        EBP:0012FF80
结合寄存器和堆栈内容绘出简易堆栈图


执行中

压入参数

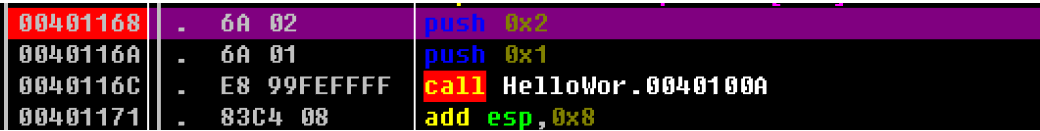

00401168  |.  6A 02         push 0x2

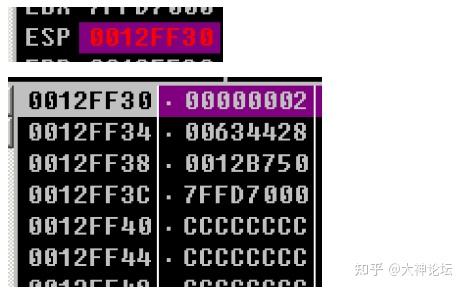

可以看到执行后ESP减少了4=0012FF30        并且0012FF30里的内容为2，这就是所谓的入栈操作
0040116A  |.  6A 01         push 0x1

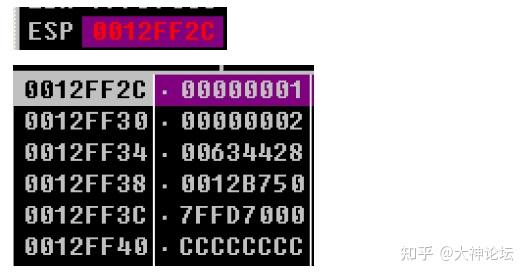

可以看到执行后ESP又减少了4=0012FF2C ，并且0012FF2C里的内容为1

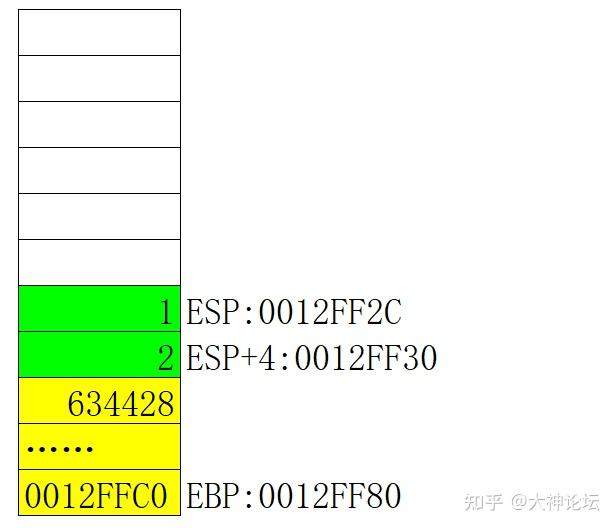

上面的两条push语句是将两个立即数 2和1压入到堆栈中，我们可以画出对应的堆栈图：


CALL指令
0040116C  |.  E8 99FEFFFF   call HelloWor.0040100AF7单步步入


可以看到CALL之后跳转到了0040100A，并且esp又减少了4=0012FF28

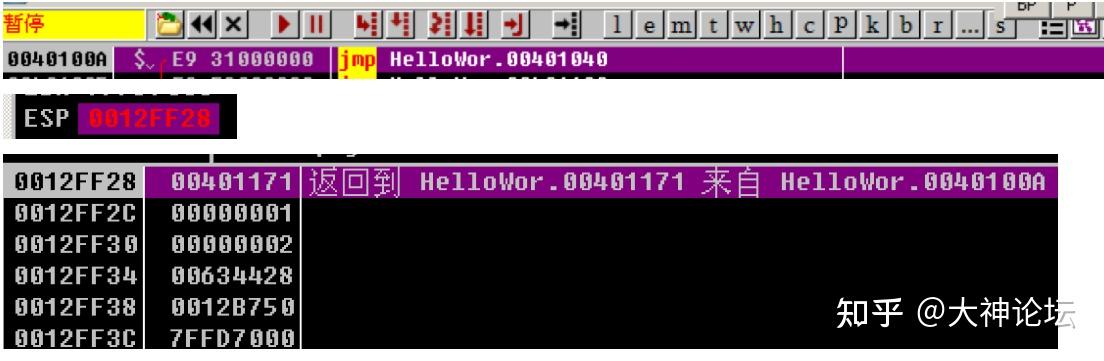

而且我们可以注意到此时堆栈中0012FF28存放的内容是：00401171正好是我们call指令的下一行指令的地址
0040116C  |.  E8 99FEFFFF   call HelloWor.0040100A
00401171  |.  83C4 08       add esp,0x8所以应证了前面所学的call指令会将要返回的地址压入栈中来保存现场

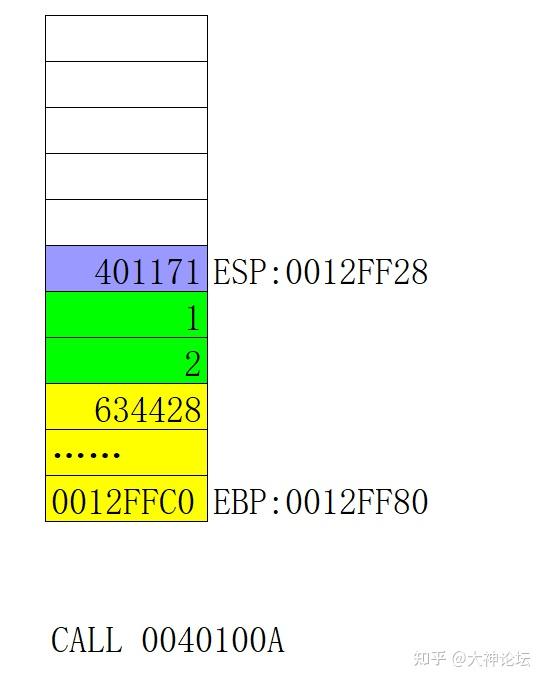

此时的堆栈图为


接着我们就跳转到了call的内部
CALL内部指令

初始化堆栈



00401040  /> \55            push ebpESP变化

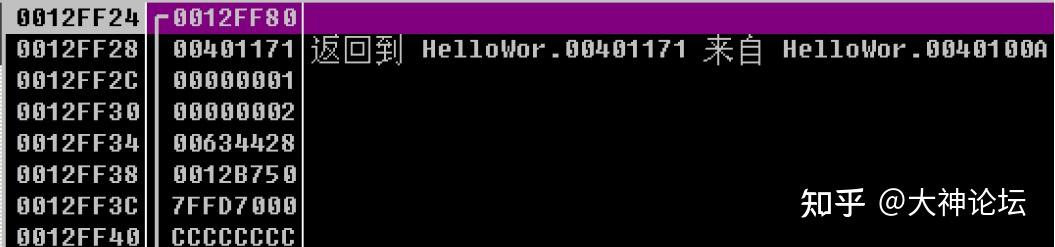

堆栈内容


EBP被压入到堆栈中，此时堆栈图为
接着执行

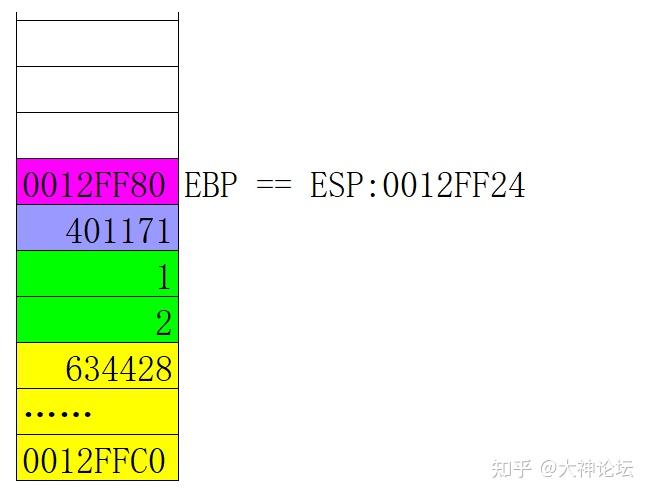

00401041  |.  8BEC          mov ebp,espebp赋值为esp，此时堆栈图为


接着执行
00401043  |.  83EC 40       sub esp,0x40

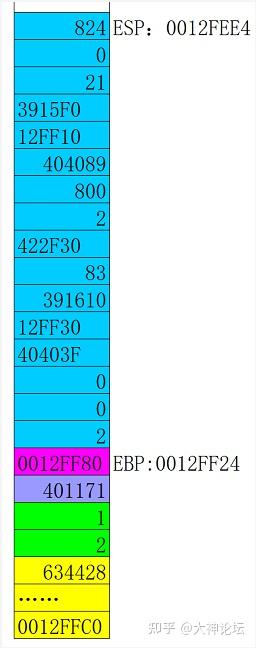

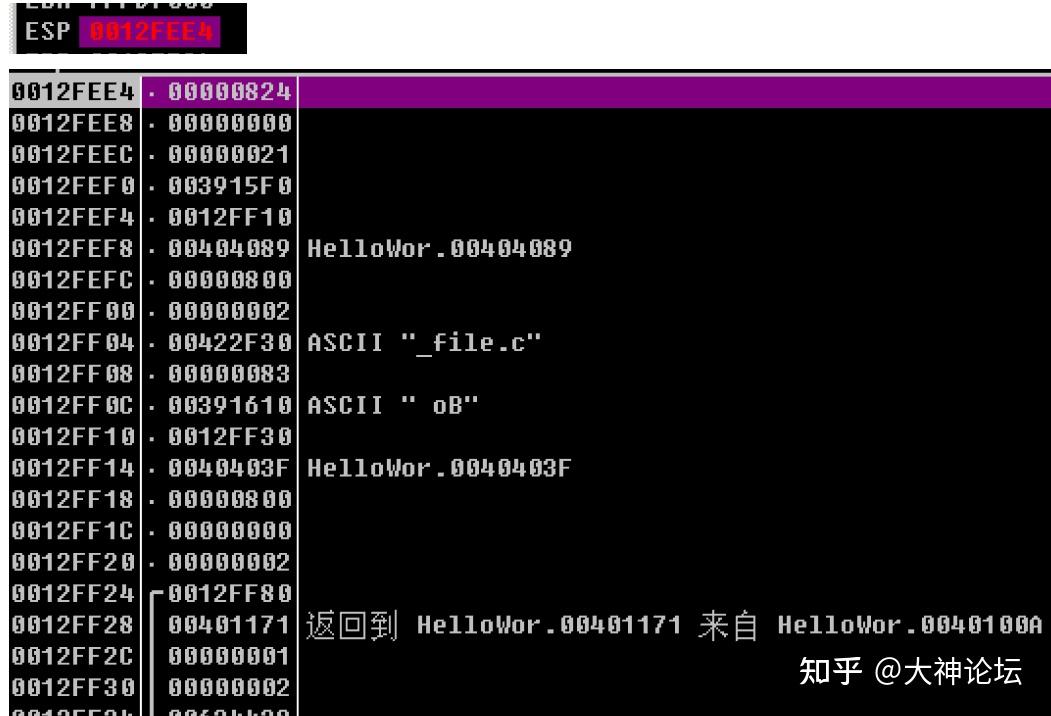

将esp的值减去0x40=64，我们这里的相差的数据宽度为4即16,64/4=16，因此堆栈图里多了16格（蓝色部分），这种操作常被叫做提升堆栈，此时堆栈图为：


我们可以发现提升完堆栈以后，堆栈的数据有些意义不明，这是因为堆栈中存放的是临时的数据，可能是之前使用时没有清理的垃圾数据
接着执行
00401046  |.  53            push ebx
00401047  |.  56            push esi
00401048  |.  57            push edi将三个通用寄存器压入堆栈，用于保护现场，注意CALL之前和CALL之后，其前后环境要一致，这就是所谓的堆栈平衡

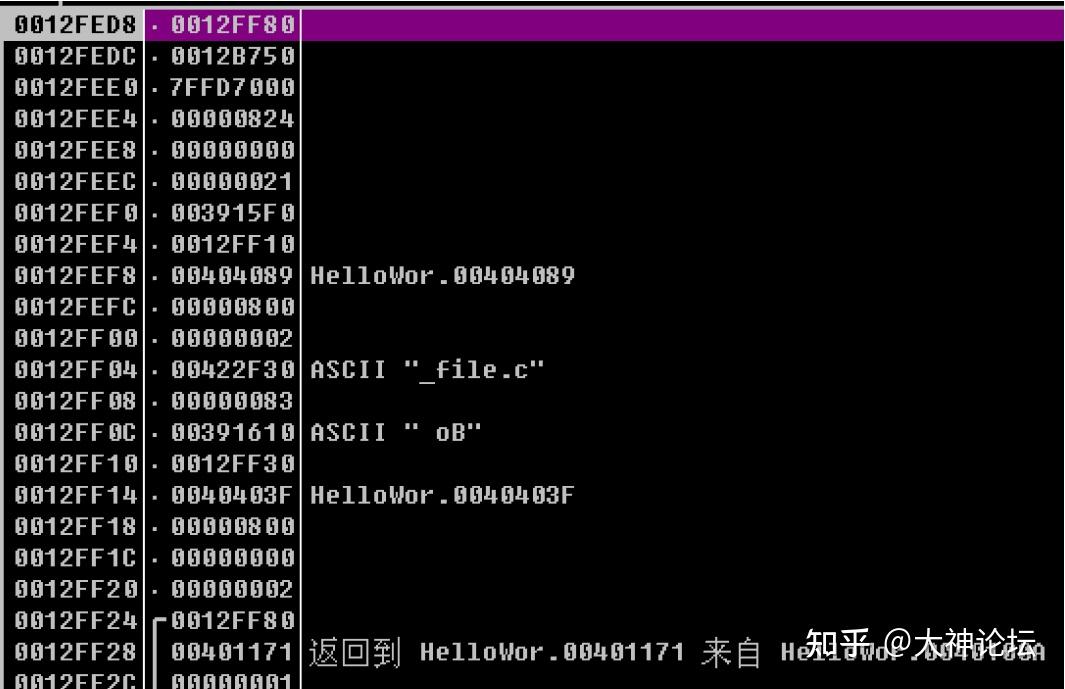

堆栈内容

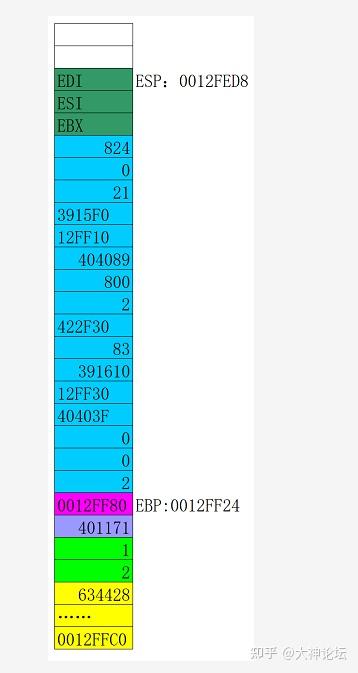

根据此时的堆栈内容绘制堆栈图



接着执行
00401049  |.  8D7D C0       lea edi,dword ptr ss:[ebp-0x40]

将ebp-40所指向的内存地址赋给edi
前面我们执行了sub esp,0x40 所以这里其实就是将那时esp的地址传给了edi（就是push ebx esi edi）之前的的esp
此时堆栈图并发生没有变化
接着看下一行
0040104C  |.  B9 10000000   mov ecx,0x10
00401051  |.  B8 CCCCCCCC   mov eax,0xCCCCCCCC分别给ecx和eax赋值，堆栈图依旧没有发生变化


接着看下一行

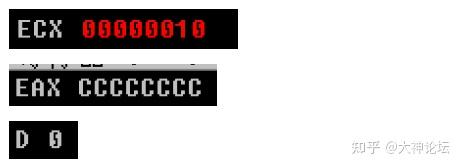

00401056  |.  F3:AB         rep stos dword ptr es:[edi]这条语句用到了我们前面所学的逆向基础笔记五 标志寄存器中的内容（如有疑惑可前往查看）
rep的作用是，重复执行 stos dword ptr es:[edi]，每次执行都会使ecx-1，直到ecx为0再执行下一条语句
前面赋值ecx为0x10=16，正好对应我们堆栈图中蓝色的格子数，所以将会执行16次
stos dword ptr es:[edi]则是将eax的值赋值给edi所指向的内存地址里的值，并且每执行一次edi都会增加4（D标志位为0所以是增加）
结合前面edi==esp，这里其实是将我们提升堆栈的那部分内存区域初始化

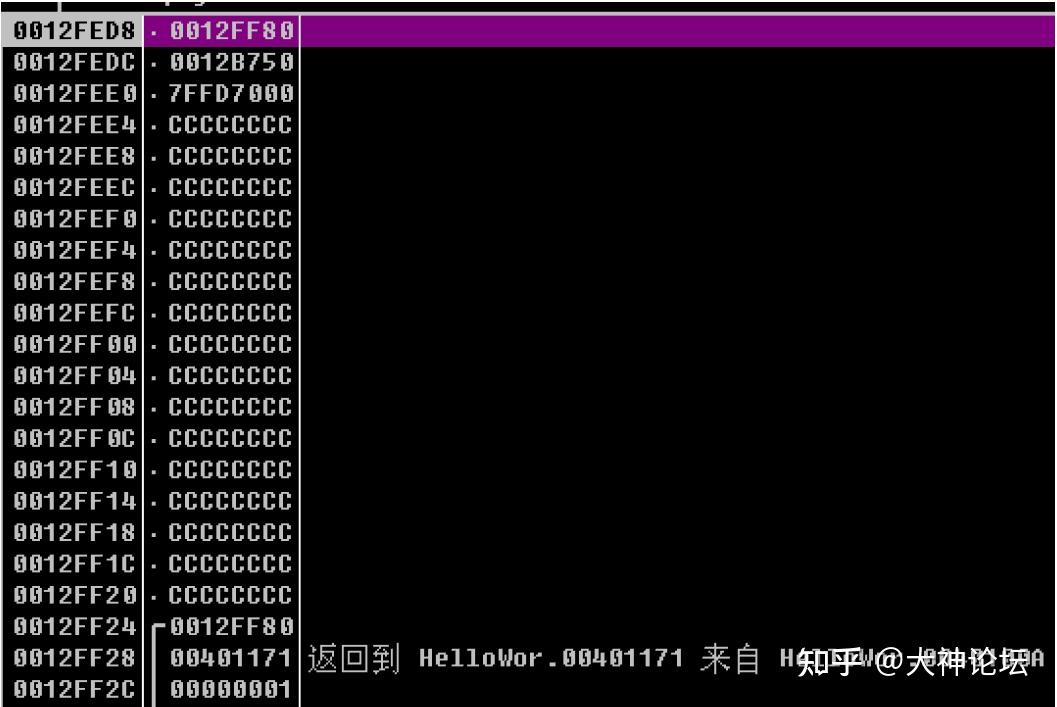

此时的堆栈内容为


很明显地看到原本的垃圾数据被我们初始化为了CCCCCCCC

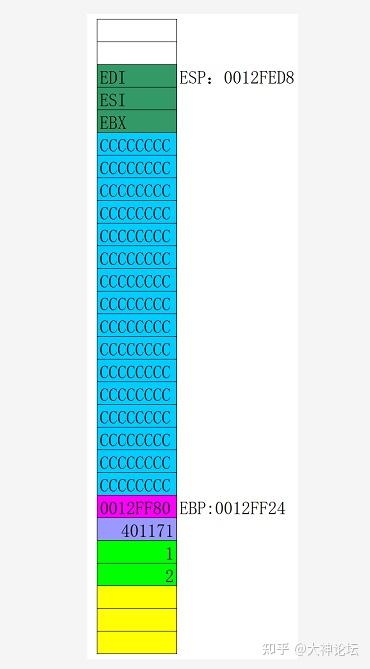

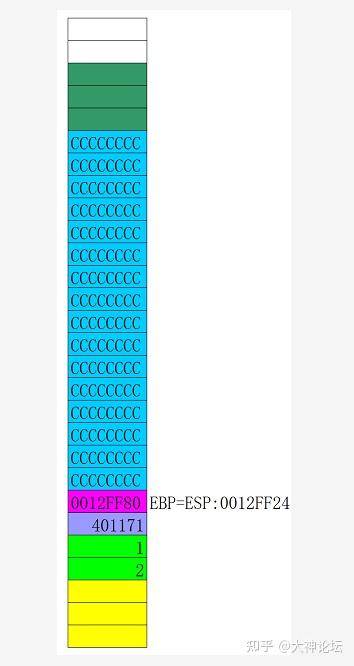

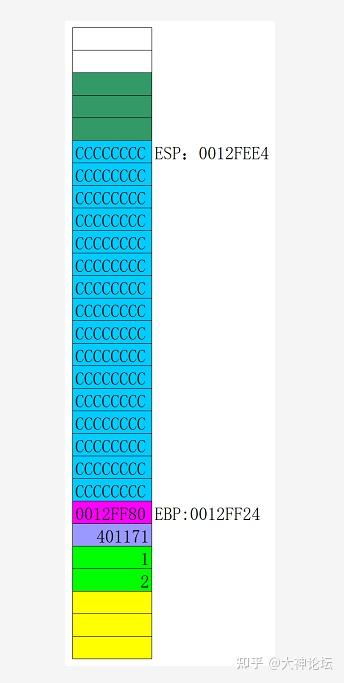

堆栈图也变成了


实际执行内容

接着看下面的代码
00401058  |.  8B45 08       mov eax,dword ptr ss:[ebp+0x8]
0040105B  |.  0345 0C       add eax,dword ptr ss:[ebp+0xC]

根据堆栈图我们可以很清晰地看出
[ebp+0x8]正是我们call外部push的参数：1
[ebp+0xc]正是我们call外部push的参数：2

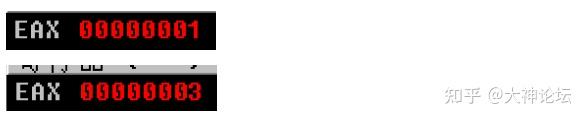

这里是将eax赋值为1，然后再给eax+2，最终结果eax=3
还原现场并返回

此时堆栈图依旧没有发生变化，接着看下面的语句
0040105E  |.  5F            pop edi                                  ;  HelloWor.00401171
0040105F  |.  5E            pop esi                                  ;  HelloWor.00401171
00401060  |.  5B            pop ebx                                  ;  HelloWor.00401171出栈，还原现场，堆栈图



下一条
00401061  |.  8BE5          mov esp,ebp

还原esp，前面mov ebp,esp对应也要还原

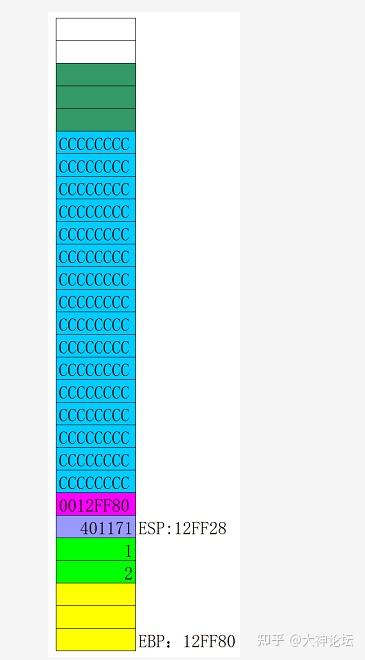

此时堆栈图为:



继续看下一条指令

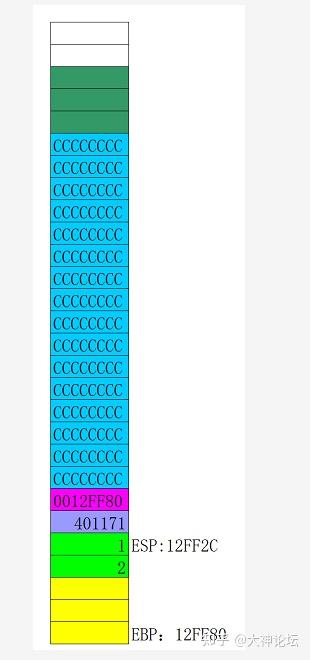

00401063  |.  5D            pop ebp                                  ;  HelloWor.00401171将ebp出栈，恢复现场，此时的堆栈图为



最后一句
00401064  \.  C3            retn此时栈顶为


返回，相当于于pop eip
执行后


执行后的堆栈图为


执行返回后

此时返回到了


也就是之前call的下一句指令

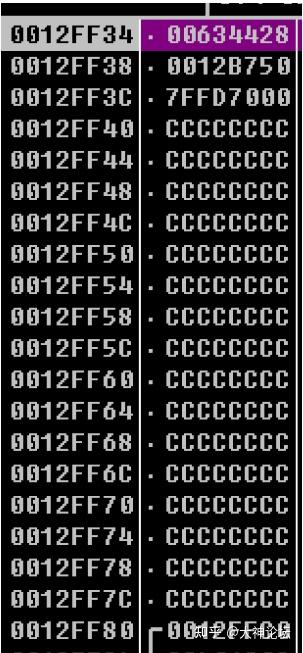

此时的堆栈图


我们可以发现此时的ESP和EBP又变回到了原本执行前的状态，(寄存器也一样)，这就是所谓的堆栈平衡
总结

通过上面的分析，我们可以得出这段代码所处理的大致流程
可分为三个部分：压入参数、调用CALL、CALL返回后
压入参数

压入参数部分十分简单，就是将调用CALL所需的参数压入堆栈，方便CALL内部执行时调用
这里对应的语句为
00401168  |.  6A 02         push 0x2
0040116A  |.  6A 01         push 0x1即这个CALL得到的参数为2和1
调用CALL

调用CALL又可以分为六个部分：

• 提升堆栈

• 保护现场

• 初始化提升的堆栈

• 执行实际内容

• 恢复现场

• 返回


提升堆栈

对应语句为
00401040  /> \55            push ebp
00401041  |.  8BEC          mov ebp,esp
00401043  |.  83EC 40       sub esp,0x40将堆栈提升了0x40
保护现场

对应语句为
00401046  |.  53            push ebx
00401047  |.  56            push esi
00401048  |.  57            push edi这里将我们提升的堆栈中的内容全部初始化为CCCCCCCC
为什么是初始化为CC？防止缓冲溢出
CC的硬编码对应的指令为int 3，即断点
这么做有什么好处呢？当程序执行超过缓冲区时，遇到int 3就会自动停下来
执行实际的内容

对应语句为
00401058  |.  8B45 08       mov eax,dword ptr ss:[ebp+0x8]
0040105B  |.  0345 0C       add eax,dword ptr ss:[ebp+0xC]就是将前面压入的参数2和1进行相加得到3
恢复现场

对应语句为
0040105E  |.  5F            pop edi                                  ;  HelloWor.00401171
0040105F  |.  5E            pop esi                                  ;  HelloWor.00401171
00401060  |.  5B            pop ebx                                  ;  HelloWor.00401171
00401061  |.  8BE5          mov esp,ebp
00401063  |.  5D            pop ebp                                  ;  HelloWor.00401171与前面保护现场相对应
返回

对应语句为
00401064  \.  C3            retnCALL返回后

对应语句为
00401171  |.  83C4 08       add esp,0x8用为平衡堆栈
逆推C语言代码

根据我们前面的分析，我们不难发现这其实就是个简单的加法函数
int add(int x,int y){
    x=x+y;        //这里的x和y分别对应压入的参数
    return x;        //对应RETN 默认采用eax作为返回值的传递载体
}事后感言

一个小小的加法函数其对应的汇编代码却不少，而其中的关键代码只有两句
00401058  |.  8B45 08       mov eax,dword ptr ss:[ebp+0x8]
0040105B  |.  0345 0C       add eax,dword ptr ss:[ebp+0xC]其它的大部分代码主要都是为保护现场和恢复现场所服务
编译器编译出的Debug和Release版本对应的汇编代码会有所差异，但只要掌握了核心思想，万变不离其宗
本笔记可能会有谬误之处，欢迎大家指出，一起探讨，共同提升
